Sunday, November 29, 2015

#SWMM5 on #GITHUB and 21.CO Machine Learning

  1.   Retweeted
    From WWW to Social Web to Machine Learning Web. This could be huge!
  2.   Retweeted
    Coolest part about —they know so well that is even more important than

Re-Engineering the user interface of EPANET - A post in the Blog Water Simulation

Re-Engineering the user interface of EPANET - A post in the Blog Water Simulation
Click for more information

http://www.water-simulation.com/wsp/2015/11/29/re-engineering-the-user-interface-of-epanet/

Sunday, November 22, 2015

A common look to the Icons in #INFOWATER, #INFOSWMM, #INFOSEWER in #ARCMAP for the @Innovyze #ARCGIS Products

2/ A common look to the Icons in #INFOWATER#INFOSWMM#INFOSEWER for Editing pic.twitter.com/mRy69Yb8I4
— Robert Dickinson (@InnovyzeRobert) November 22, 2015

Alcosan (Pittsburgh Metro Area) South Africa and Singapore Infographics News

Friday, November 20, 2015

BMP, LID, SUDS, WSUD E INFRAESTRUTURA VERDE – PRÁTICAS QUE REVOLUCIONAM A DRENAGEM URBANA

This page has very good graphics on LID and SuDS
http://www.aquafluxus.com.br/bmp-lid-suds-wsud-e-infraestrutura-verde-praticas-que-revolucionam-a-drenagem-urbana/

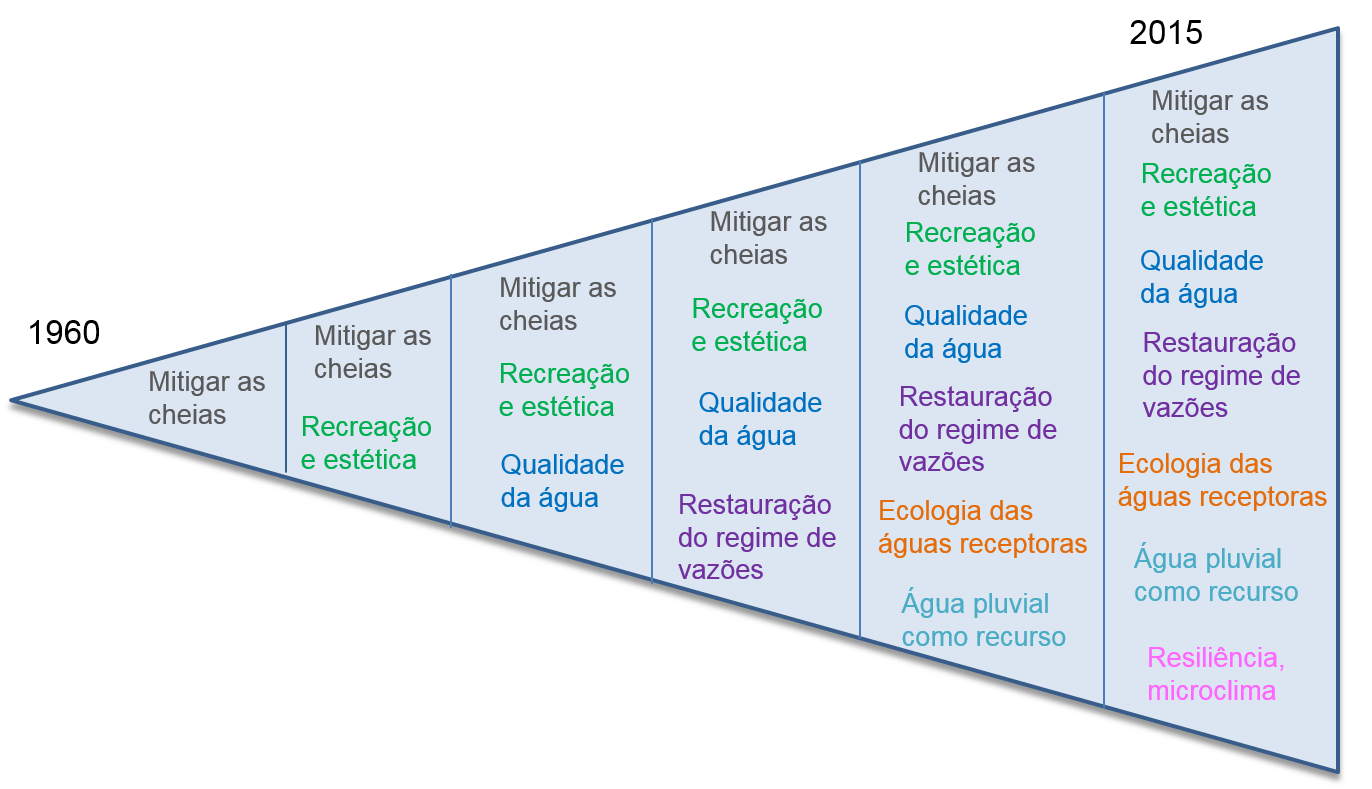

A urbanização provoca modificações no ciclo hidrológico, alterando suas parcelas e o balanço hídrico da bacia hidrográfica. A urbanização desordenada associada à falta de manejo e ao uso inadequado do solo provoca a redução da capacidade de armazenamento natural dos deflúvios, modificando os padrões de drenagem. A solução tradicionalmente adotada para a drenagem urbana visa o aumento da velocidade dos escoamentos com obras de canalização dos rios, o que acaba transferindo o problema para jusante e implica em continuadas intervenções localizadas após eventos de inundação. No entanto, uma abordagem mais atual, a chamada Drenagem Urbana Sustentável, busca soluções que proporcionam aretenção artificial das águas pluviais, a fim de compensar as perdas na retenção natural. A figura abaixo mostra a evolução da gestão da drenagem urbana ao longo dos anos, que no princípio tinha como objetivo apenas mitigar a ocorrência de cheias e que hoje objetiva também a melhoria da qualidade das águas drenadas, a restauração do regime de vazões, o aproveitamento das águas da chuva, entre outros.

triânguloevolução drenagem
A drenagem sustentável tem como focos principais:
  • respeitar o funcionamento natural da bacia hidrográfica;
  • minimizar os impactos da urbanização;
  • melhor controle sobre os riscos de inundações;
  • menor custo com readequações do sistema de drenagem (custos com “reinvestimentos”).
Os projetos de sistemas de drenagem sustentável buscam soluções para a drenagem evitando que os problemas sejam transferidos para áreas vizinhas, bem como a diminuição do impacto do empreendimento no sistema hídrico e garantia de sua sustentabilidade. Nas últimas décadas foram propostas diferentes abordagens nesta mesma temática, todas com um objetivo comum de resgatar as características naturais do ciclo hidrológico e proporcionando, ao mesmo tempo, ambientes mais agradáveis, como já apresentamos aqui no Blog em outros posts.
A seguir são apresentadas, resumidamente, as principais abordagens e as características de cada uma.
Melhores práticas de gestão – BMP (Best Management Practices)
É um conjunto planejado de ações implementadas na bacia, com o objetivo de atenuar os impactos da urbanização, buscando reduzir a quantidade de água lançada no corpo receptor através da infiltração, e também melhorias na qualidade dessas águas. Exemplos típicos de BMPs incluem dispositivos de detenção ou retenção, instalações de infiltração e wetlands. Um exemplo de projeto com o uso destas técnicas foi apresentado no post EXEMPLO DE BMP PARA CONTROLE DE INUNDAÇÕES – LOS ANGELES, CA. As BMPs atuam tanto com medidas estruturais quanto com medidas não estruturais.
BMP
Desenvolvimento de Baixo Impacto – LID (Low Impact Development)

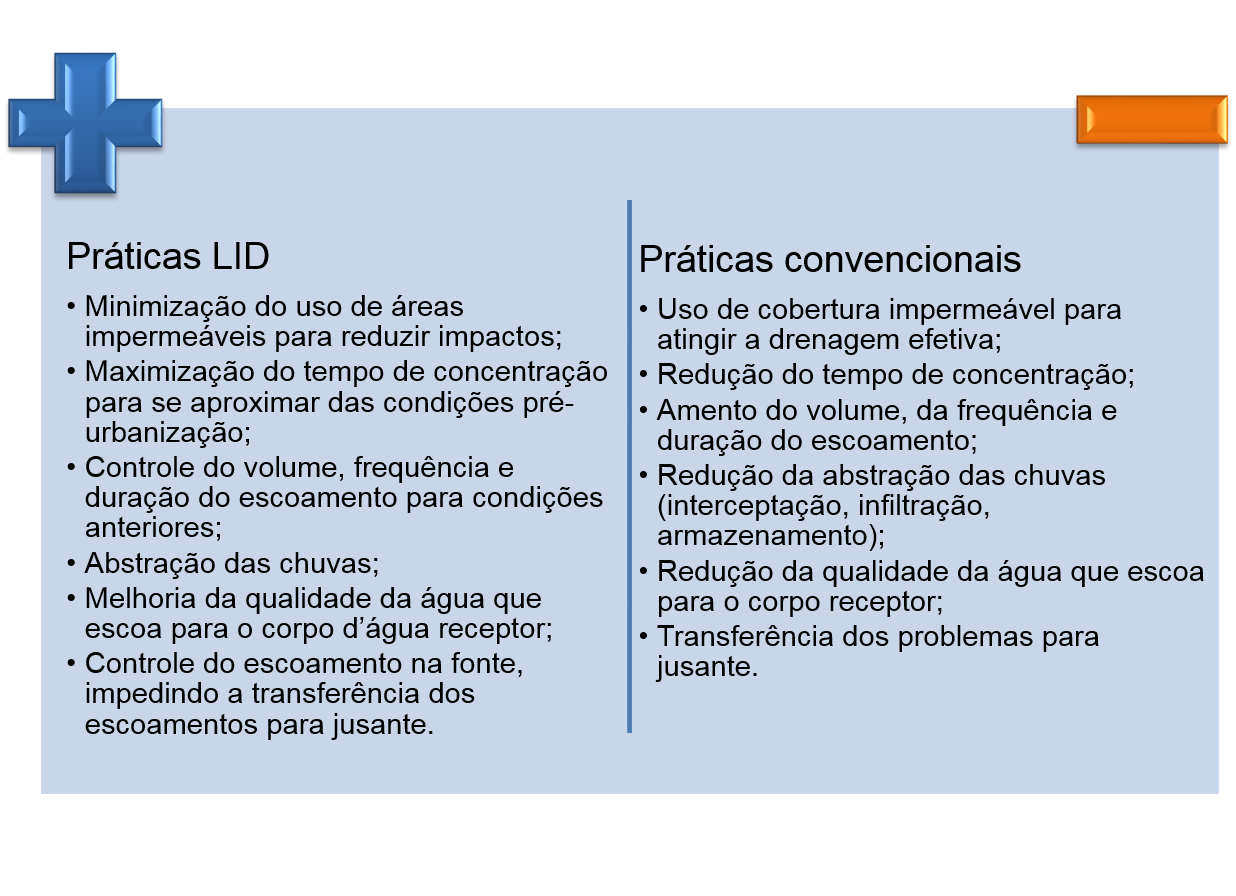

Considera o problema de forma integrada, tentando resgatar as características naturais do ciclo hidrológico, enquanto agrega valor à própria cidade. Projetos com uso de LIDs são elaborados de forma a se criar uma “paisagem multifuncional” capaz de incorporar características de projeto que buscam simular as funções de infiltração e armazenamento da bacia pré-urbanizada. Essa técnica foi bem explicada no post CRIANDO CIDADES SUSTENTÁVEIS. Abaixo são apresentadas as principais diferenças entre as práticas LID e as práticas convencionais.
LID
Técnicas compensatórias
Buscam favorecer a retenção e infiltração das águas precipitadas, visando o rearranjo temporal das vazões e a diminuição do volume escoado, reduzindo a probabilidade de inundações e aumentando a qualidade das águas pluviais. Tem como princípio inicial: manter as mesmas vazões das condições de pré-urbanização, buscando compensar os impactos da urbanização por meio da redução do volume de escoamento superficial, das vazões de pico e consequente redução da vulnerabilidade das áreas urbanas a inundações. O post O IMPACTO DAS TÉCNICAS COMPENSATÓRIAS apresentou um projeto acadêmico que testou o uso dessas técnicas.
Para saber mais sobre as técnicas compensatórias leia o post 5 MANEIRAS SIMPLES DE MELHORAR O CONTROLE DAS ENCHENTES URBANAS.
Sustainable urban drainage systems – SUDS
Desenvolvidos para melhorar o desenho urbano e a gestão de riscos ambientais, assim como promover a melhoria do ambiente construído, buscando reduzir os escoamentos superficiais através de estruturas de controle da água pluvial em pequenas unidades. Inclui medidas não estruturais como layouts alternativos de estradas e prédios para minimizar a impermeabilização dos solo e maximizar seu uso.
Water sensitive urban design (WSUD)

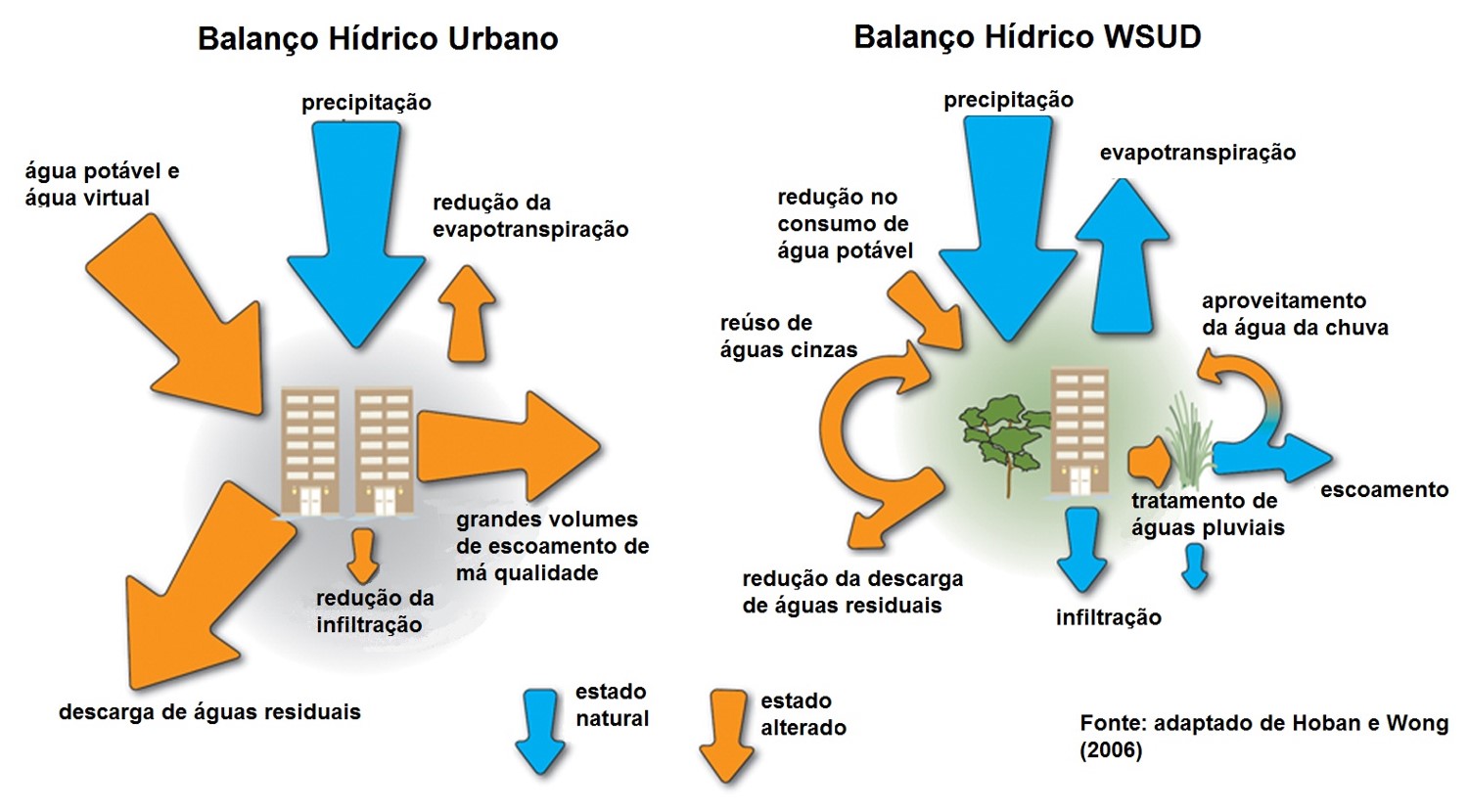

Como Osvaldo escreveu no post MANEJO DE ÁGUAS PLUVIAIS: QUEM ESTÁ INOVANDO NA ÁREA? , esse conceito “implica em inverter a lógica de adaptação dos sistemas hídricos às necessidades da cidade para uma abordagem de adaptação da cidade ao ciclo hidrológico, mitigando ao máximo os impactos da urbanização e aproveitando todo o potencial da água na paisagem e na vida urbana.”
Os princípios básicos são:
  • gestão integrada de água potável, águas residuais e águas pluviais;
  • integração da gestão das águas urbanas na escala individual do lote à escala regional;
  • integração da gestão sustentável das águas urbanas, arquitetura e paisagismo; e
  • integração das medidas estruturais e não-estruturais no manejo sustentável das águas urbanas.
wsud
Infraestrutura verde – GI (Green Infrastructure)
A infraestrutura verde coloca a conservação da biodiversidade num contexto político mais vasto, no qual os objetivos primários da conservação da natureza são alcançados em estreita harmonia com outros objetivos de uso do solo relacionados, por exemplo, com a agricultura, a silvicultura, o lazer e recreio e a adaptação às alterações climáticas. Intervenções urbanas que utilizam práticas da Infraestrutura Verde podem proporcionar maior infiltração da água e sua filtragem, bem como evapotranspiração e evaporação, reduzindo os efeitos de ilhas de calor e promovendo um melhor quadro climático na cidade. Além de atuar na gestão das águas pluviais também contribui na redução das enchentes e na melhoria da qualidade do ar. É o conceito mais amplo, dentre todos os apresentados.

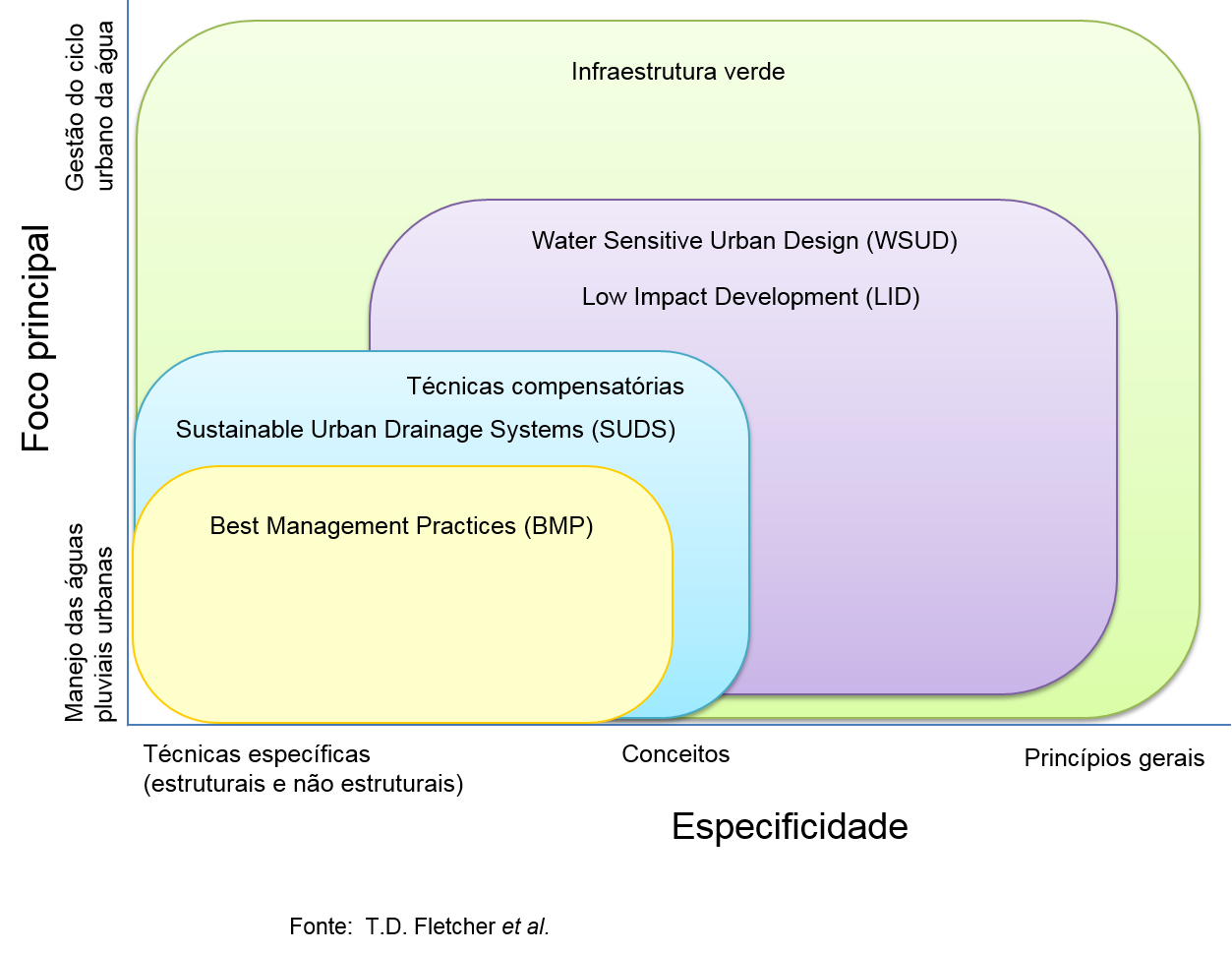

O quadro abaixo, apresentado no artigo SUDS, LID, BMPs, WSUD and more – The evolution and application of terminology surrounding urban drainage, publicado no Urban Water Journal, apresenta as diferentes concepções de acordo com suas especificidades e foco principal.
Tudo junto
Para saber mais sobre drenagem sustentável leia os posts:
DRENAGEM URBANA: CLÁSSICA X SUSTENTÁVEL
MAS QUAL É A VANTAGEM DA DRENAGEM SUSTENTÁVEL?)

Sunday, November 15, 2015

Innovyze St Venant Solutions for InfoSewer, H20Map Sewer, #InfoSWMM, H2OMap SWMM and #InfoWorks_ICM and #InfoWorks_ICM_SE

This blog contrasts the St Venant Solutions for InfoSewerH20Map Sewer (1), InfoSWMM/H2OMap SWMM and ICM/ICM SE.

1.  Assumptions for the St. Venant Equations

The assumptions behind Lumped and Distributed Models along with the assumptions of the St Venant equations.  InfoSewerH20Map Sewer, InfoSWMM, H2OMap SWMM, SWMM5, ICM and ICM SE are all Distributed models for Unsteady flow.  InfoSWMM and InfoSewerH20Map Sewer have options for direct steady flow.  ICM and InfoSWMM can also use a quasi steady flow solution.   All of these Innovyze models use the Continuity Equation and Momentum equation for routing flows in links.  The numerical solution differs between the three Innovyze main  platforms:
  • Storm cloudInfoSewer and H2OMap Sewer
  • Storm cloudInfoSWMM,  H2OMap SWMM and SWMM 5
  • Storm cloudICM and ICM SE
image242[5]
image243[5]

image241[7]

Continuity Equation

image489[5]

Various Forms of the Momentum Equation

image488[5]

2.  Muskingum-Cunge for InfoSewerH20Map Sewer

image143[5]
The continuity (mass conservation) equation is:
image499[6]
image497[5]
where
x          =          distance along the pipe (longitudinal direction of sewer)
A          =          flow cross sectional area normal to x
y          =          coordinate direction normal to x on a vertical plane
d          =          depth of flow of the cross section, measured along y direction
Q         =          discharge through A
V          =          cross sectional average velocity along x direction
S0         =          pipe slope, equal to sin θ
θ          =          angle between sewer bottom and horizontal plane
Sf            =          friction slope
g             =          gravitational acceleration
t           =          time
β          =          Boussinesq momentum flux correction coefficient for velocity distribution

3. SWMM5, H2OMap SWMM and InfoSWMM

image144[5]


4. ICM and ICM SE

image145[4]
image149[4]

5. A common look at the Equations for ICM, ICM  SE. InfoSWMM and H2OMap SWMM

image192[7]

ICM 2D and InfoSWMM 2D Equations

ICM 2D and InfoSWMM share the same computational engine as described on the Innovyze Blog
image491[5]
As the scheme is an explicit solution it does not require iteration to achieve stability within defined tolerances like the ICM 1D scheme or the iterative solution in InfoSWMM.  Instead, for each element, the required timestep is calculated using the Courant-Friedrichs-Lewy condition in order to achieve stability, where the Courant-Friedrichs-Lewy condition is
image492[5]

InfoSWMM Version Numbers and the version of Arc Map they use and which EPA SWMM5 Engine is used for Each InfoSWMM Version
